製作藍牙解碼耳擴機(最終成品)
01. 之前在『探討製作藍牙解碼耳擴機』中，因為一隻單動圈鋁鎂合金入耳式HIFI耳機，攪了幾件耳擴機來。
02. 輾轉來到半年之後，幾個用3D打印的外殼，已經因不小心掉爛了幾個，所以決定再重新整一個新的外殼，同時看一下有沒有可以改善的地方。

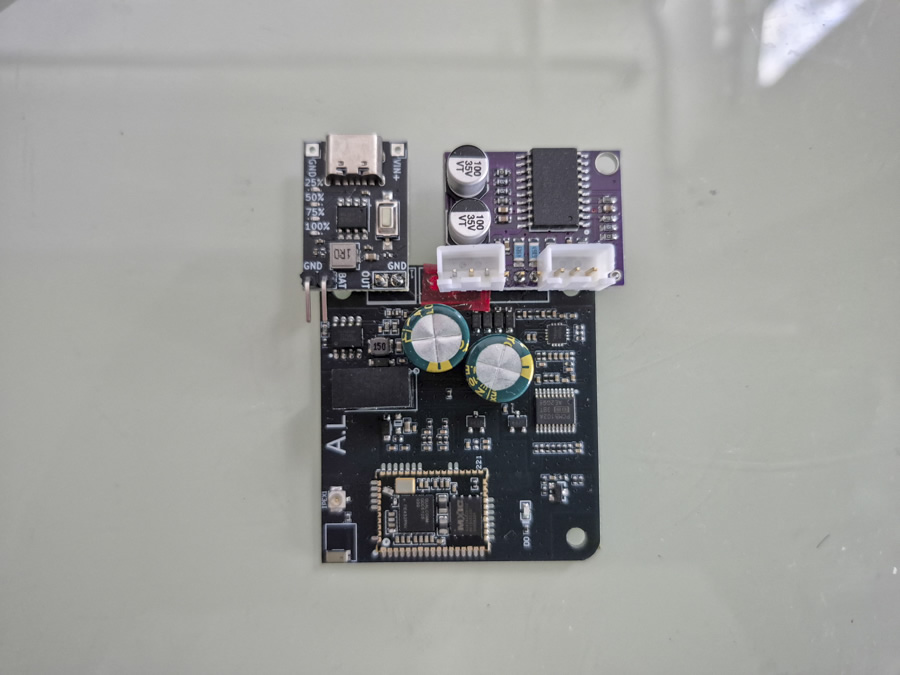

03. 之前的做法，是盡量減少接線，所以可以盡可能將不同PCB連在一起，以減少板同板之間接線。

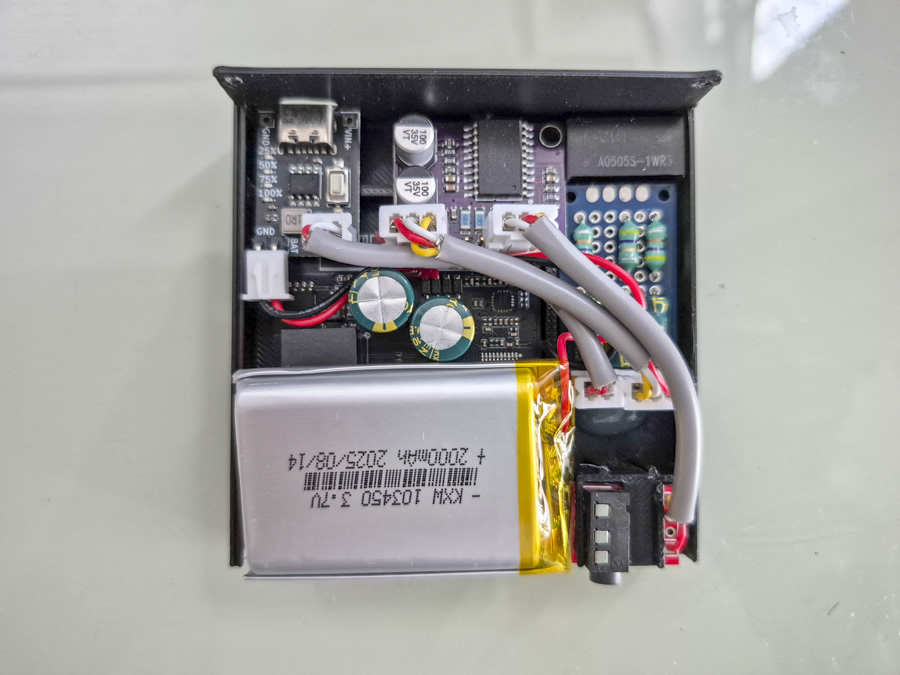

04. 但最後，按線依然是少不得。也可能是這個原因，耳機終是出現雜訊。

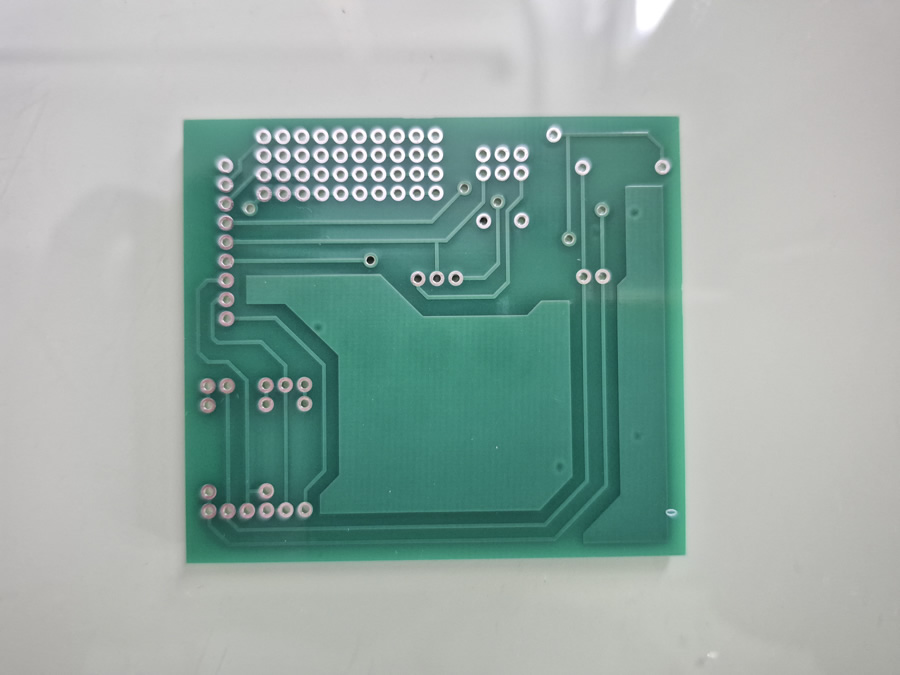

05. 既不想設計電路，更不想浪費手上不同用途的PCB。所以今次決定在連接所有不同用途PCB下面，以一塊PCB更換所有接線。

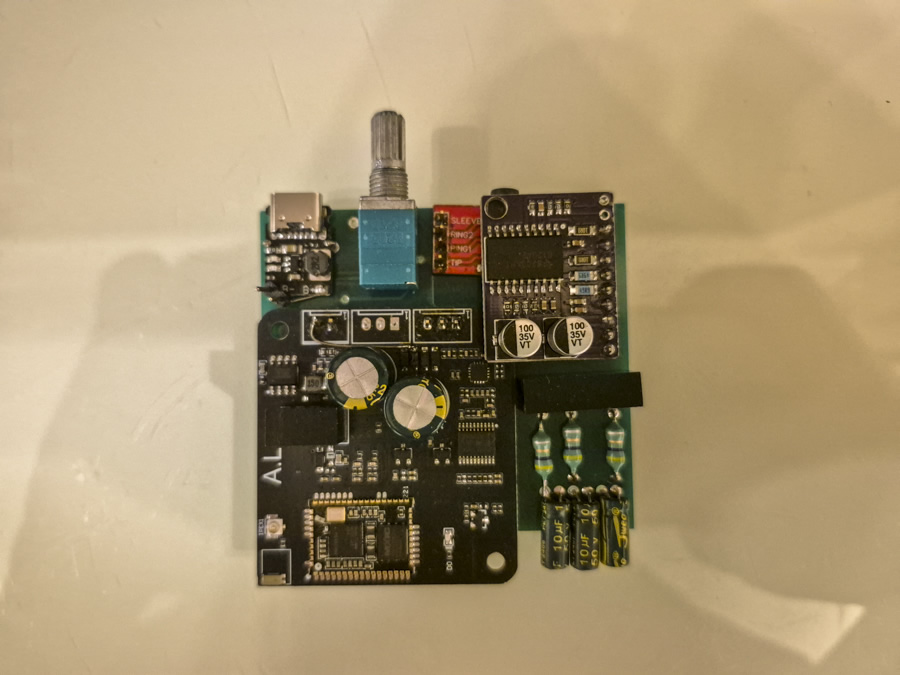

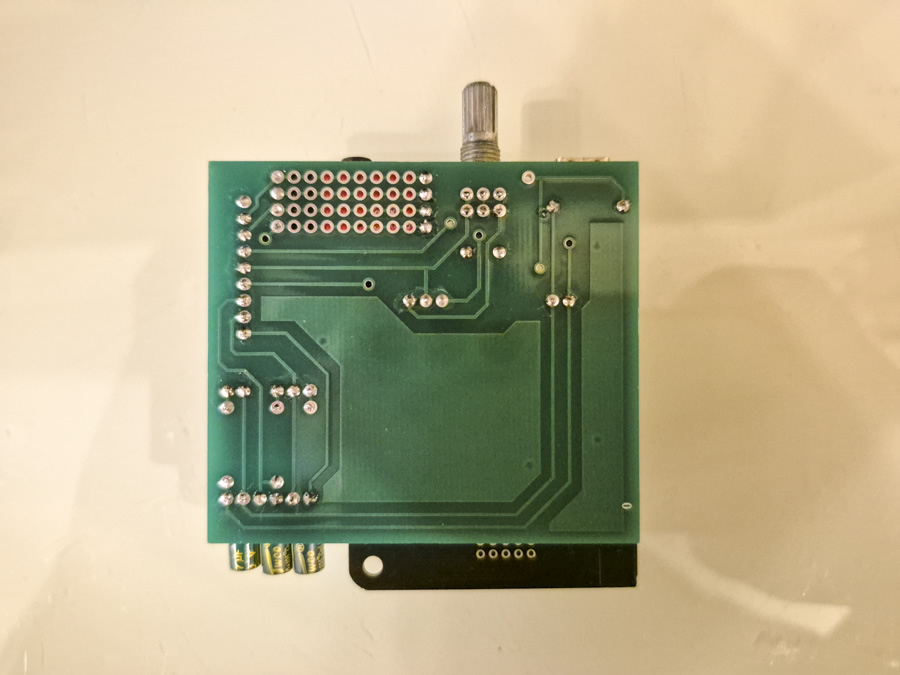

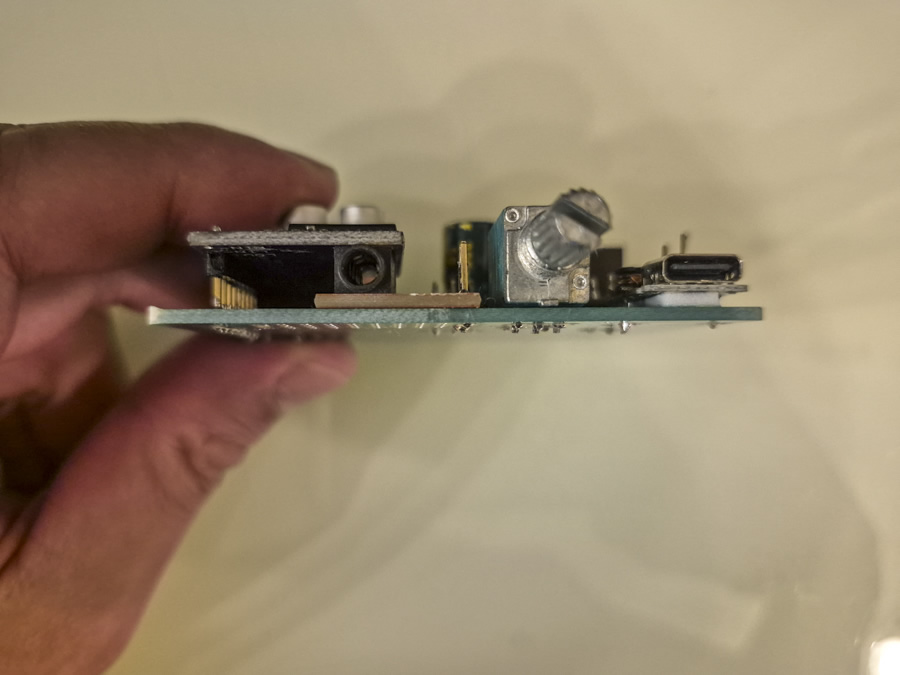

06. 完成品，一條板同板之間的接線也沒有了。

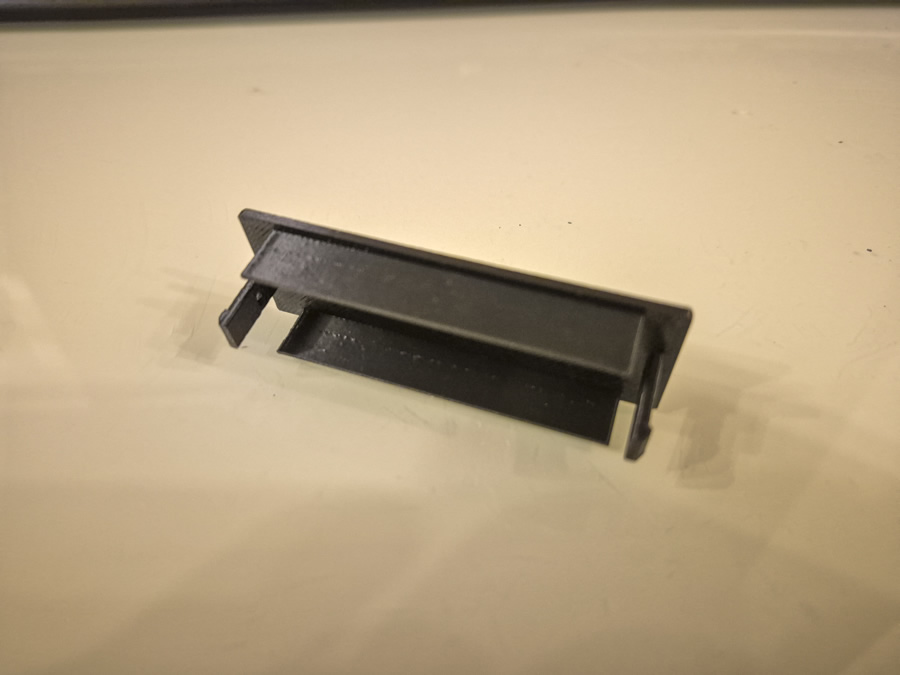

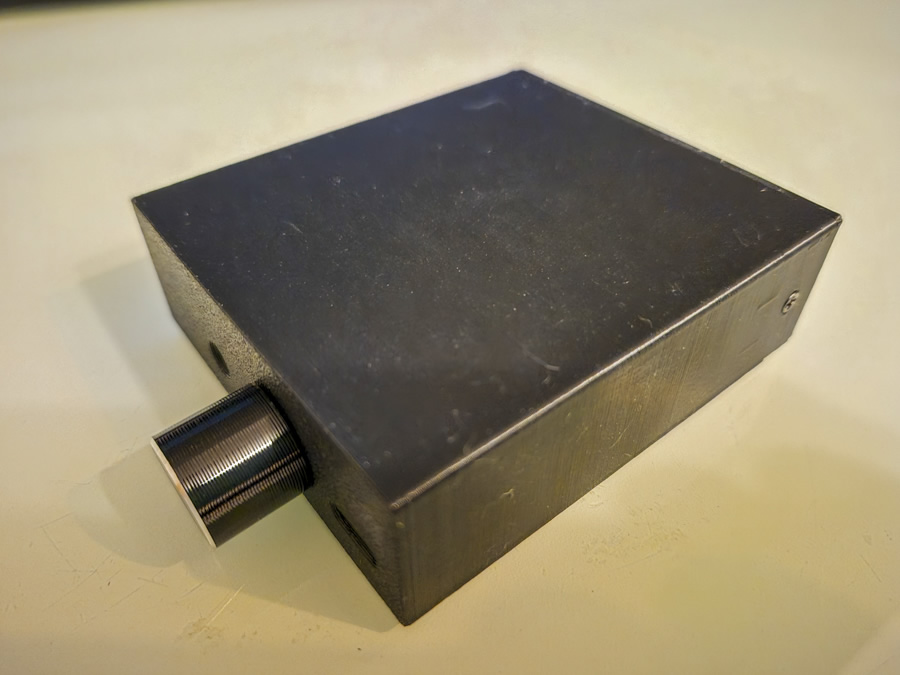

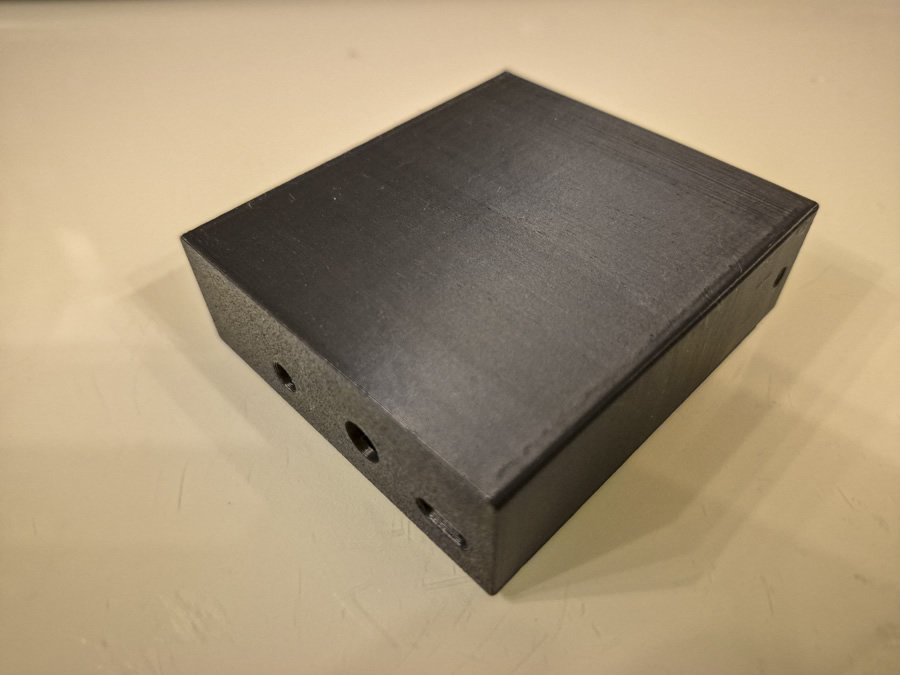

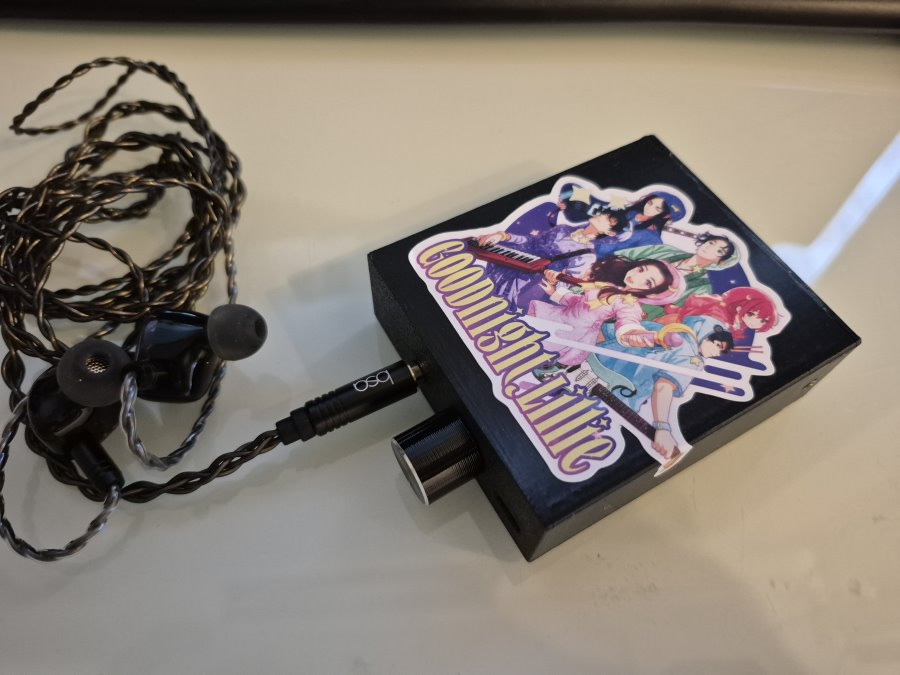

07. 再為PCB設計一個新外殼，壁厚由之前1.2mm，加厚至1.8mm，以防止外殼變形。
08. 以額外PCB取代板同板之間接線，耳機出現的雜訊已被減至近乎聽不到，而因為今次是成件一體式放入外殼，所以安裝就只有用熱溶膠固定整塊PCB，就完成工作。
09. 當然，朋友提及我這樣攪來攪去，價錢已比貴過買一部Filo現成機。但DIY既樂趣同手藝，就不能從買一部Filo現成機中找到。
